«Улитка Соло» – легкоходная туристская печка

 Ulitka Solo Wood Stove for ultra lightweight backpacking (english)


Самодельная походная сверхлегкая
дровяная двухстенная минипечка

«Улитка Соло»
( Ulitka Solo Wood Stove )


для одиночных пеших и велопоходов
со спиралевидной внешней стенкой,
нерадиальными асимметричными
воздухозаборными отверстиями внутренней стенки
и складным рупором для естественного наддува воздуха.






   Игорь Иващенко © 2015
   ye145@mail.ru





  Вес всего               107 грамм .              Может быть легче   ?
  Обьем всего            0.21 литра .              Может быть меньше  ?
  Чашка чая за             4 минуты .              Может быть быстрее ?
  Консервная и пивные банки, шило и ножик.         Может быть проще   ?












	  Основным отличием походной минипечки  «Улитка Соло» ( Ulitka Solo Wood Stove )
          от прочих туристских печек являются:

    1. Наличие внешней стенки спиральной формы для лучшего нагревания воздуха перед подачей в камеру сгорания
 за счет удлинения пути его прохождения вдоль горячей внутренней стенки.
    2. Форма и направление отверстий внутренней стенки для впуска воздуха в камеру сгорания под углом к радиусу,
 обеспечивающим спиральное завихрение пламени для лучшего перемешивания смеси горючих газов с подогретым воздухом
 и более полное сгорание за счет увеличения длины пламени в камере сгорания.
    3. Наличие единственного воздухозаборного отверстия во внешней стенке обеспечивает возможность
 естественного наддува воздуха в камеру сгорания при правильной ориентации печки относительно ветра.
    4.  Специальный ветроэкран, являющийся конструктивной частью печки, минимизирующий теплопотери.

   Данные отличия увеличивают мощность печки при минимальном весе и габаритах и уменьшают дымообразование.

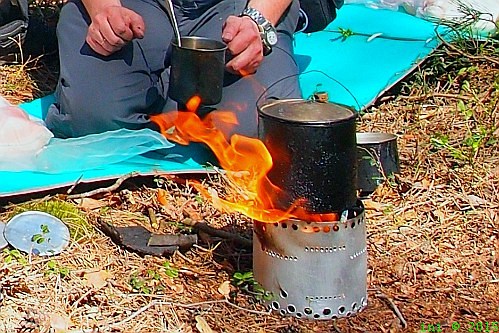

Форма пламени в походной печке «Улитка Соло»



Схема нагрева воздуха в печке «Улитка Соло»
перед подачей в камеру сгорания при помощи спиральной внешней стенки.




    1 -  Внутренний Корпус
    2 -  Внешняя спиральная стенка
    3 –  Холодный наружный воздух
    4 -  Нагревание воздуха при движении  по спирали
    5 -  Подача горячего воздуха в камеру сгорания
    6 -  Камера Сгорания
    7 –  Выход отработанных газов


Схемы подачи воздуха и образования формы пламени

      Обычная двухстенная печка


     Печка «Улитка Соло»




      Отверстия во внутреннем корпусе

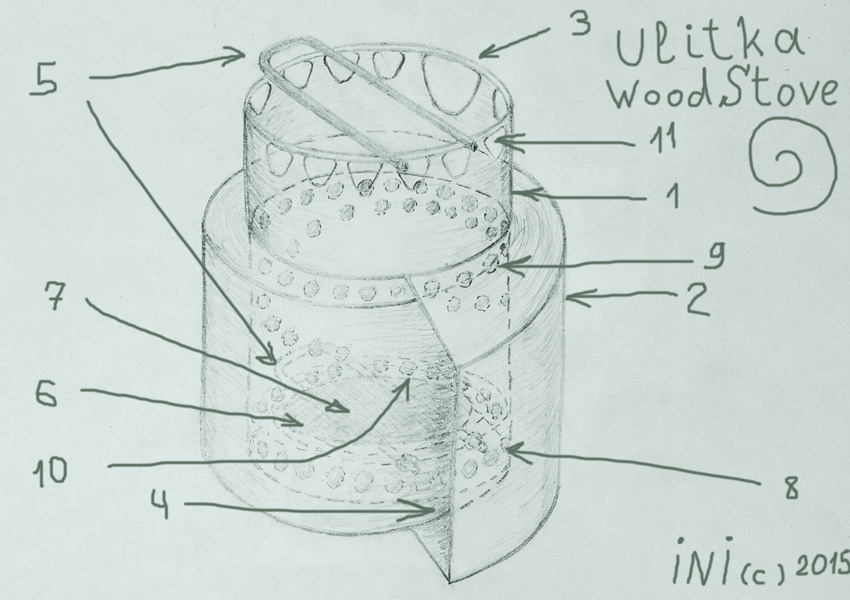

Конструктивная схема походной минипечки
«Улитка Соло» ( UlitkaSolo Wood Stove ).








	1 -  Внутренний Корпус
	2 -  Внешняя спиральная стенка
	3 –  Топливо-загрузочное отверстие
	4 -  Воздухозаборник
	5 –  U-образная подставка под котелок
	6 –  U-образная подставка под колосник-жаровню
	7 –  Жаровня (подставка под спиртовку, сух.спирт)
	8 -  Отверстия нижней подачи воздуха (первичного горения)
	9 -  Отверстия  верхней подачи воздуха (основное горение газообразной смеси)
	10 - Отверстия  средней подачи воздуха (поддержка процесса горения при неполной загрузке топливом)
	11 – Отверстия выхода продуктов сгорания






                          	        			Благодарю всех известных и неизвестных авторов,
			                         	        передающих свой опыт создания походных печек.

                		                                «Мы Все Рабы Лампы»




Содержание

Схема минипечек «Улитка».

Технические характеристики минипечек «Улитка » (Ulitka Wood Stove).

Требования к печкам дровяным туристским для малых групп и одиночных походов.

Базовые конструкции.

Особенности минипечек «Бидон Трио» ( Bidon Wood Stove ) и «Улитка» (Ulitka Wood Stove).

Отличия и особенности конструкции минипечек «Улитка» (Ulitka Wood Stove).

Схема и изготовление. «Улитка» (Ulitka Wood Stove).

Тесты и опыт эксплуатации в нормальном и форсированном режимах.

Сравнительная таблица параметров мини печек дровяных.

ПРАВИЛА ЭКСЛУАТАЦИИ ( читать ДО начала эксплуатации !!! ).




Технические характеристики минипечек «Улитка » (Ulitka Wood Stove)



	Печка дровяная походная
	  «Улитка Соло Тур»
	Ulitka Wood Stove SoloTour

	Количество человек 			    1-2
	Один человек -   походы любой продолжительности
	Два человека -  	   походы выходного дня
	T закипания  - 	 		7 минут	 500мл
	Мультитопливность -   дрова, спирт, сухой спирт
	Вес -                                     160гр
	DxH -                               10,2х11,9см
	Обьем габаритный -                        0,97л
	Обьем факт. относительный -          0,26 л/чел
	Материал -	      жесть (консервная банка),
		               алюминий  (пивные банки)







	Печка дровяная сверхлегкая
	 «Улитка Соло Пикник»
	Ulitka Wood Stove SoloPicnic

	Количество человек:                       1
	Один человек - походы выходного дня
	T закипания  -               4 минуты 280мл
	Мультитопливность:
			         дрова, сухой спирт.
	Вес -                                  107гр
	DxH -                               8,5х11см
	Обьем габаритный -                     0,62л
	Обьем факт. относительный -       0,21 л/чел
	Материал -           жесть (консервная банка),
             		      алюминий  (пивная банка)

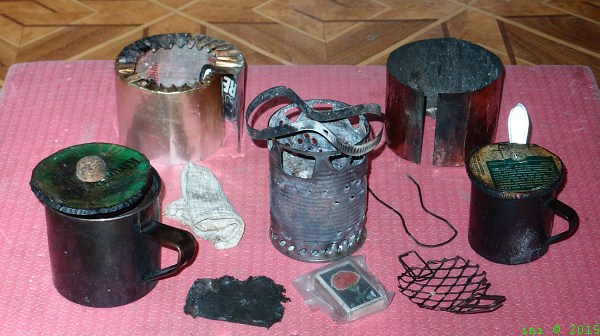

	Печки дровяные  «Улитка»
	  с комплектами посуды
	уложенными по походному:

	Ulitka Wood Stove SoloPicnic
	с нерж. кружками 280мл и 180мл
	     из набора «555»
                   и
        Ulitka Wood Stove SoloTour
	с нерж. кружками 500мл и 380мл
  	     из набора «555»





Требования к походным минипечкам,
которые учитывались при создании минипечек «Улитка»


	1. Основной вид топлива.
	В качестве основного топлива походной легкоходной печки рекомендуются дрова. Так как они присутствуют практически везде (кроме высокогорных районов)
- отпадает необходимость в ношении с собой топлива на весь поход. Для двух-недельного похода с 3-х разовым горячим питанием использование дровяной печки
облегчает рюкзак каждого туриста приблизительно на 1 - 1,5 кг по сравнению с газовой, спиртовой или мультитопливной горелкой - примусом ( учитывая расход топлива,
вес балонов, горелки, емкости для топлива).

	 2. Время закипания.
	Время закипания у печек на газе, бензине, дровах практически одинаковое:
среднее - 8 минут, минимум 5, максимум 11 в зависимости от температуры окружающей среды, качества топлива и мощности печки.
Разработчиками в качестве основной характеристики печки обычно указывается время закипания 1 литра воды.
На практике обьем воды в котелке зависит от количества участников похода. Печку в поход желательно брать такую,
чтобы время закипания требуемого обьема было в тех же пределах - в среднем те же 8 минут.
Для одного человека достаточно 0,3л на первое или второе, 0,2л на чай, максимум 0,5л.
Для двоих - 0,5-0,7л, максимум 1л. Для троих максимум 1,2л.
Уменьшить время закипания - значит увеличить мощность печки, следовательно ее вес и обьем.
Выигрыш будет всего 1-2 минуты ( практичеки неощутим ), а вес печки и обьем вырастут значительно.
Так же и наоборот - нет смысла экономить в весе печки 20-30гр и получить в результате
падение мощности и увеличение времени закипания до 20-50 минут. Это не печка для походов.
Таким образом мощность печки для одиночных походов должна быть такой, чтобы закипятить 0,5-0,7 л воды за 8 плюс-минус 3 минуты.

	3. Надежность и стабильность работы.
        Печек, работающих в любых условиях и на любом топливе нет. Все печки зависят от качества топлива (бензина, спирта, газа, количества газа в балоне и т.д.).
Дровяные печки зависят от качества дров, в основном от их влажности. Чем печка лучше – тем на более сырых дровах она может работать.
Печка, которая работает только на сухих дровах, а на влажных с трудом доводит воду до кипения более чем за 15-20 минут
туристской печкой не является и для похода не подходит.
Поэтому тестировать печки имеет смысл в холодную сырую погоду, после дождя, используя в качестве топлива подобранные на земле веточки,
например дуба, а не заготовленные ранее щепки, наколотые из красивой высушенной сосновой доски, как часто показывают в видеорекламах своих печек.
Если есть такие сухие сосновые щепки, то и печка не нужна - вода и на костре закипит.
При работе на сырых дровах часть мощности расходуется на их высушивание, в связи с чем печка должна иметь запас мощности на парообразование.
Если его нет, в сырую погоду вода может не закипеть вообще, а может мощности не хватит даже для поддержания процесса горения.
Мощность печки зависит от обьема камеры сгорания, и скорости процесса горения - количества сгорания топлива в единицу времени.
Увеличивая обьем камеры сгорания увеличивается мощность печки, но так же ее размеры и вес.
Скорость процесса горения можно увеличить принудительным поддувом воздуха. Однако это требует дополнительных источников энергии
(батареек), усложнения конструкции (двигатель, вентилятор, теплозащита), а любая движущаяся часть снижает надежность.
Свыше 90% мощности походных печек расходуется на теплопотери. Если бы вся энергия шла только на нагревание котелка, то для закипания
одного литра воды было бы достаточно всего 30гр сухих дров. Уменьшая теплопотери и повышая эффективность процесса горения можно
значительно увеличить полезную мощность печки.
Большие потери тепла в туристских печках происходят при выдувании горячих газов из под котелка и обдувании его стенок ветром.
Существенно снизить их поможет простой ветроэкран. Одновремено он может выполнять роль печной трубы, увеличивающей естественную тягу,
а значит приток свежего воздуха, скорость горения и мощность печки.
Теплопотери происходят и в результате охлаждения наружным воздухом горячих стенок камеры сгорания, снижая в ней температуру.
Чем меньше температура в камере сгорания, тем больше трудносгораемых частиц не сгорает, не производит тепло, а выбрасывается в виде дыма в атмосферу
и ухудшает процесс горения. Значительно снизить такие потери может теплоэкран - «двойная стенка». Тепло излучаемое внутренними стенками,
вместо бесполезного рассеивания в атмосфере, будет нагревать воздух в межстеночном пространстве, который можно направить непосредственно в пламя,
обеспечивая более полное дожигание газов ( вторичное горение ). Это увеличит температуру в камере сгорания, обеспечив более полное сгорание продуктов
горения, мощность печки, и уменьшит дымообразование. Особенно это важно для минипечек на 1го человека, имеющих камеру сгорания очень малого обьема,
а следовательно малую мощность и большие теплопотери. В печках на 2х, 3х человек обьем камеры сгорания достаточно большой, чтобы
обеспечить запас мощности при горении сырых дров и без двойной стенки.
Разрабатываемая печка для одиночных походов должна иметь двухстенную конструкцию с обязательным ветроэкраном и не должна иметь движущихся частей,
использовать искусственные источники энергии, обеспечивая при этом время закипания на влажных (не мокрых) дровах максимум 14 минут (увеличение времени
не более чем в 2 раза от времени закипания на сухих дровах).

	4. Вес и обьем.
	Вес и обьем - очень важные характеристики печки для пешего и вело туризма. Потому что все надо нести на себе и в чем то.
Но сравнивать имеет смысл не абсолютные величины, а относительные - вес печки на одного человека и фактический обьем на одного человека,
то есть габаритный обьем печки минус внутренний обьем, который может быть использован для хранения котелков, чая, каш, спичек и т.д. деленный
на количество человек в походе. Для рационального использования внутреннего обьема неразборных круглых печек нужно тщательное согласование размеров
печки и посуды.
При таком сравнении видно неочевидное - фактический обьем прямоугольных разборных печек практически такой же как и круглых неразборных.
В таком случае разборные прямоугольные печки не имееют никаких преимуществ (котелки и кружки - все равно круглые, их не разберешь
и их нужно куда-то укладывать). А недостаток разборные печки имееют существенный - время сборки-разборки и отдельный чехол.
Вывод - разрабатываемая печка должна иметь цилиндрическую форму минимального обьема и веса, с возможностью использования внутреннего обьема
для хранения котелков-кружек.

	5. Мультитопливность.
	В случае отсутствия топлива (абсолютно безлесая зона, мокрые дрова в виду сильной непогоды) должна быть предусмотрена
возможность работы на каком либо альтернативном топливе. Для этого должна быть предусмотрена возможность установки спиртовки
и подставки под сухой спирт, обеспечивющей оптимальный зазор между началом пламеобразования и дном котелка ( 2.5 - 3 см для спиртовки или
для сухого спирта). В качестве спиртовки рекомендуется самодельная типа Open Jet Alcohol Stove простая в изготовлении
и весом всего в 10гр (с ограничителем пламени и крышкой - 17 гр).

	6. Доступность и дешевизна материалов.
	Никакого титана, платины и наноуглепластиков - консервные и пивные банки и то, что дома валяется.

	7. Простота конструкции.
	Никаких движущихся частей, шарниров, защелок. Ньютона с его Законом Всемирного Тяготяния вполне достаточно.
Части печки должны стоять друг на друге только за счет силы Тяжести.
Никаких сложных отверстий и заклепок.
Никаких высечных ножниц, фрез, турбин, электролобзиков, конических сверл и т.д.
Инструменты: шило, ножик, ножницы.
Ну и никаких дополнительных источников энергии и механизмов: батареек, моторчиков, проводов, микропроцессоров, программного обеспечения.




Базовые конструкции использованные при разработе печек "Улитка"



	При разработке минипечек "Улитка" использовались идеи и конструкции походного печкостроения, которыми авторы и пользователи делились в интернете,
личный многолетний опыт эксплуатации простейших печек-одноостенок из алюминевой посуды. Лет двадцать назад прочитал в интернете
отчет о 40-дневном походе по Крыму с простейшей печкой из алюминевой кастрюльки. Автора отчета к сожалению забыл, ссылка в интернете пропала (возможно Волков ?).
Сделал похожую. Сначала дымила, коптила, тухла, неразгоралась. Экспериментировал с размерами и площадями воздухозабора и выхлопа.
Добавил верхние отверстия для вторичного дожигания газов. В результате получились две простые и надежные печки из алюминевых советских
бидончиков для молока, на походы для двух человек – "Бидон Дуэт" и на три "Бидон Трио". Много походов прошли. И ходят дальше.
Примусы "Шмель" и "ПТ" остались без работы. Бензин перестали таскать с собой. А мода на горелки с газовыми балонами вообще стороной прошла. Ибо без надобности.
Мощности печек "Бидон Дуэт", "Бидон Трио" вполне достаточно для устойчивой работы даже на мокрых дровах, даже … (эстетам не читать) на кизяке,
причем после ливня. Что делать, если на высокогорных пастбищах дров уже нет, а лошади и коровы еще есть. Горит он в такой печке отлично и без запаха.
В двухнедельных автономных походах с бесконечными холодными дождями и туманами, когда ветки при сжимании брызгали водой как мокрая губка,
ни разу не остались без горячей еды. Конечно времени на растопку и готовку уходило больше, чем в недождливую погоду, но всегда все готовилось.
У этих печек есть большой запас мощности - им не нужна ни двухстенная конструкция, ни принудительный наддув. Только ветроэкран и «опыт – сын ошибок трудных».






       Печка дровяная «Бидон Дуэт»
               ( BidonDuet Wood Stove)
       Количество человек -       2
       T закипания -    8 минут – 1,2л
       Вес –                   330гр
       Вес относительный –     165гр/чел
       DxH -                   14х13,5см
       Обьем габаритный -      2,1л
       Обьем фактический -     0,36л
       Обьем факт. относительный 18л/чел
       Материал -              алюминий





      Печка «Бидон Трио»
        (BidonTrio Wood Stove)
      Количество человек       - 3
      T закипания 8 минут      – 1,5л
      Вес  –                   370гр
      Вес относительный –      123гр/чел
      DxH -                    16,4х14,8см
      Обьем габаритный -       3,12л
      Обьем фактический -      0,54л
      Обьем факт. относительный 18л/чел
      Материал –              алюминий







	Печки "Бидон" оказались настолько надежные, легкие и удобные,
        что в неодиночные многодневные походы беру именно их.
        Тем более, если "там" погода может быть дождливой.
        И еще тем более - поздней осенью.





	Печки "Бидон" отличаются от аналогичных одностенных конструкций обязательным ветроэкраном, съемным колосником с жаровней,
U-образными подставками под котелок и дополнительными отверстиями в корпусе верхней подачи воздуха для дожигания горючих газов,
что увеличивает мощность и уменьшает дымообразование. Эти отличительные особенности печек "Бидон" были использованы и в минипечках
«Улитка Соло».

	Как уже говорилось, для одиночных походов требуется более маленькая и легкая печь – весом не более 160гр на человека,
а это значит что у нее будет маленькая мощность и, следовательно, неустойчивая работа на несухих дровах.
Улучшить работу такой печки может двухстенная конструкция. Дополнительная наружная стенка печки уменьшает
бесполезное рассеивание тепла сгораемого топлива в окружающую среду через боковые стенки камеры сгорания.
Это тепло используется для подогрева воздуха подаваемого в верхние отверстия камеры сгорания для более полного сгорания горючих газов.
Таким образом повышается к.п.д. печки, температура в камере сгорания и в качестве топлива можно использовать более влажные дрова.
Двухстенные конструкции печек существуют как в промышленном так и в самодельном исполнении.





          В фирменном исполнении это ставшие уже
          классикой простые и надежные двухстенные печки
          типа Bushbuddy Ultra Wood Stove
          и их самые разнообразные модификации западных
          или китайских производителей.





	    В кустарно-самодельном - аналоги Bushbuddy из нежавеющих кружек «555».
	Из коммерческих модификаций наиболее распространены печки Бонда и Новака
        - теже "Bushbuddy" из кружек «555» дополненные вентиляторным блоком.
	   Недостатки:
	- плохо подходят для одиночных походов
          (неудобно готовить на них в маленьких котелках-кружках обьемом 0,3-0,5л),
	- большой вес печки для одного человека - почти 0,4 кг
          и большой занимаемый обьем около 1,4 литра,
	- фактический обьем печки равен габаритному
          (котелки, посуду и т.д. невозможно хранить внутри печки,
	  следовательно они будут занимать дополнительное место в рюкзаке),
	- большой расход топлива и за ускоренного выброса сгорающих газов
          в окружающую среду, вызванного нерегулируемым поддувом вентилятора,
	- недостаточно просты при самостоятельном изготовлении (требуют специальных
          инструментов и навыков для работы с тонкой листовой нержавеющей сталью).




		 Одна из самых простых самодельных двухстенных
	 конструкций Penny Wood Stove была
         разработана и создана Марком Джуреем.





При разработке печки  «Улитка Соло»  использовались следующие элементы минималистской концепции Марка Джурея:
– простота самостоятельного изготовления,
- двухстенная конструкция,
- доступность материалов (внутренняя стенка – консервная банка, внешняя – алюминевая фольга от пивной банки).

Отличия печки  «Улитки Соло»:
- тип конструкции внешней стенки, обеспечивающей более длительное обтекание внутренней стенки воздухом,
перед впуском в камеру сгорания,
- нерадиальный впуск воздуха в камеру сгорания, улучшающий перемешивание сгораемых газов с воздухом и завихрение пламени,
- простой и более безопасной подставкой под котелок,
- более устойчивым ветроэкраном и других усовершенствованиях.



Особенности конструкции печек «Бидон»,
использованные при разработке минипечек «Улитка»


      Диаметр печки больше диаметра котелка - укладка "Котелок с Посудой В Печку".

      Преимущества:

	1.1  Большая мощность печки относительно
печки укладываемой в такой же котелок, что позволяет не использовать
двухстенную конструкцию и наддув для печек
на 2-3х человек. При одностенной конструкции можно использовать вместо
стали алюминий, что значительно уменьшает вес. Алюминий от советских бидончиков
для молока обладает превосходными для этих целей характеристиками – не
прогорает, не трескается, при деформациях легко выправляется, до сих пор можно
приобрести за очень недорого.

      1.2 Минимальный обьем в сложенном состоянии.  Котелки и прочие предметы посуды и
продуктов   питания укладывается в печку
как матрешка. Делать печь складной типа «Экспедиции» и др., если у вас котелок
нескладной ( а он у вас не складной ) - нет никакого
смысла Время на сборку-разборку складной печки больше, а фактически занимаемый
обьем не меньше.



  Походная кухня – печка «Бидон Trio»
  ( Bidon Wood Stove ) с посудой


  Походная кухня – печка «Улитка»
  ( Ulitka Wood Stove ) с посудой


  Походная кухня – печка «Бидон Trio»
  ( Bidon Wood Stove ) и посуда в сборе


   Походная кухня – печка «Улитка»
  (Ulitka Wood Stove) и посуда в сборе



	1.3  Печка становится чехлом для котелка и котелок не пачкает сажей.
     Печка не хранится в котелке,  следовательно не пачкает внутренние стенки котелка, что
     уменьшает вес воды необходимый для споласкивания его перед готовкой.
	1.4  Улучшается устойчивость печки, так ее площадь опоры больше площади котелка.
	1.5 Большая площадь сечения печки относительно площади котелка образует зазор (около 1см),
     через который обеспечивается выход продуктов сгорания, что позволяет упростить конструкцию подставки
     под котелок, а также увеличивает площадь теплообмена за счет огибания огнем боковых стенок котелка.




   3.2 Более равномерный процесс горения за счет уменьшения площади поступления воздуха снизу
   (уменьшается эффект реактивной трубы - ускоренное выдувание газов и тепла из камеры сгорания).
   3.3 Генерация газа СО (пиролиз) из топлива и его более полное сгорание за счет ограничения
   подачи воздуха к жаровне и повышения температуры в камере сгорания.
   3.4 Возможность использования инфракрасного излучения углей на жаровне для приготовления горячих
   бутербродов, тостов, печенья и т.д.
   3.5 Использование тепла от углей после окончания процесса горения для замедления остывания приготовленной
   пищи - оставьте котелок на печке в которой остались угли на жаровне.
   3.6 Возможность получить теплую воду после окончания процесса горения для мытья котелка.
   Немного воды в котелок, котелок на печку. Теплой водой отмоется намного лучше.
   3.7  Жаровня является подставкой под спиртовку или сухой спирт, превращая печку в мультитопливную горелку
   в случае отсутствия дров или их очень большой влажности. Для чего в корпусе имееются соответсвующие
   отверствия обеспевающие необходимый зазор между верхом спиртовки и дном котелка 5см или 3см между
   таблеткой сухого спирта и котелком.




  2. U-образные подставки под котелок и под колосник
     из изогнутого прута из проволки, спицы, электрода т.д.
      Преимущества:
  2.1 Максимальная простота в изготовлении и использовании.
  В рабочем состоянии подставка под котелок ставится просто
  сверху на печку, в походном – в зазор между печкой и котелком.
  Подставка под колосник-жаровню вставляется в отверстия внизу.
  При использовании спиртовки или сухого спирта -
  в специальные отверстия, обеспечивающие оптимальную высоту
  пламени до дна котелка.
  2.2 Минимальный вес и обьем. Достаточный уровень устойчивости.




  2.3 Подставка под котелок  может служить двойным шампуром.

  Подставки одинаковые, на случай, если одна потеряется.




   3.  Жаровня-колосник для удержания углей из жести верха
   от той же консервной банки устанавливаемая на U-образную подставку.

      Преимущества:
   3.1 Возможность быстрого возобновления процесса горения
   при случайном полном сгорании топлива.
   Подбросьте в топку несколько сухих веток, немного подуйте и
   процесс горения опять пойдет от углей оставшихся на жаровне.
   Без жаровни в случае недосмотра за огнем прийдется процесс расстопки начинать
   с самого начала.
   3.2 Загнутые лепестки жаровни служат удобной подставкой для спиртовки, обеспечивая ее
   точную установку по центру печки.





      Недостаток:
   Жаровня-колосник испытывает самые большие температурные нагрузки и прогорает за несколько
   сезонов. В этом нет ничего страшного. Просто помните об этом открывая новую консервную банку.
   Не выбрасывайте крышку - это новая жаровня-колосник для печки.





    4. Ветроэкран из гибкого тонкого листового алюминия
    от камеры сгорания до уровня наполнения котелка, с уголковым профилем внизу и линиями
    жесткости.
       При отсутствии ветра можно конечно и не устанавливать.
    Но во всех остальных случаях без ветроэкрана время закипания значительно увеличивается,
    а в сырую погоду за счет плохой тяги процесс растопки и поддержания горения сильно
    усложняется.




    В горелках и печках практически всех современных производителей нет предусмотренного конструкцией ветроэкрана.
  Лишняя и ненужная деталь? Фритьоф Нансен 120 лет назад имел другое мнение и предпочитал не выбрасывать тепло
  сгораемых углеводородов на ветер, что позволило ему вместе с товарищем, оставив «Фрам»,  гулять по льдам и снегам
  Северного Ледовитого 1 год и 3 месяца с небольшой канистрой керосина для примуса, не пополняя ее в попутных керосиновых лавках.
    Поэтому ветроэкран обязательно должен являться частью конструкции туристской печки, размеры и способ его установки
  должны определяться еще на этапе проектирования печки.

    Преимущества:

     4.1 Уменьшение теплопотерь, улучшение тяги (скорости газообмена).
     4.2 Увеличение площади теплопередачи от раскаленных продуктов сгорания за счет боковых стенок котелка.
     4.3 Уголковый профиль автоматически обеспечит требуемый для отвода продуктов сгорания зазор (1,5-2см)
 между котелком и ветроэкраном и предотвратит прогорание экрана в пламени.
     4.4 Возможность подсушивать дрова в сырую погоду перед закладкой в топку в зазоре между ветроэкраном и котелком.
     4.5 Малый вес и обьем. Линии жесткости выдержат форму экрана по вертикали и позволят использовать в качестве
 экрана тонкий листовой алюминий, обладающий малым весом. В сложенном виде экраны просто обматываются вокруг печки,
 практически не увеличивая обьема.

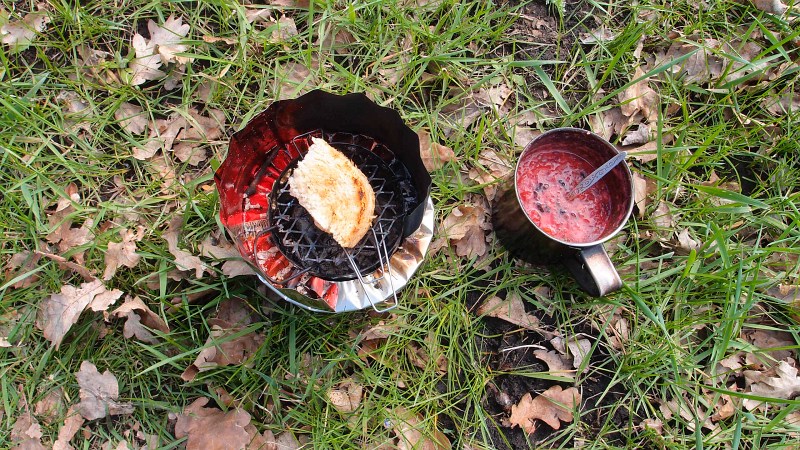

   5. Сетка-гриль.

   Преимущества:

   5.1 Горячие тостики, бутербродики, печенье, фрукты-овощи и т.д.
   Сухарики увлажнить и на гриль – получаем горячий хлеб.
   А горячие сосиски?




    И как делают горячие бутерброды те кто ходит с газовыми или мультитополивными горелками?
  - Позвольте! Как же вы будете готовить тостики ?
  Как же можно в холодную погоду без чая с горячими хрустящими тостиками?



      Горячие Тостики с сыром к какао с молоком


     Печеные яблоки в печке БидонДуэт


Отличия и особенности конструкции минипечек «Улитка» от других походных печек.
использованные при разработке минипечек «Улитка»


  1. Спиральный теплоэкран камеры  сгорания без отверстий с уголковым профилем
  для  нагревания воздуха при движении по горизонтальной спирали перед подачей в камеру сгорания.




    Наиболее полное сохранение тепла и подогрев
   воздуха будет при двух оборотах спирали вокруг
   камеры сгорания. В результате получится
   трехстенная печка.
    Однако при установке такого теплоэкрана сложно
   контролировать зазоры между средней стенкой,
   наружной и внутренней. Так же из-за увеличения
   размера уголка экран будет плохо складываться.
    Практически вполне достаточно использовать
   немного более одного оборота спирали.



   И незабудьте заветы  дедушки Кариолиса!
  Даже если свалить все памятники ему, бесконечно и массово скакать с криками на площадях в исконно-традиционой
  одежде древнейшей в мире нации - набедреных повязках, декоммунизировать его идеи под угрозой уголовной ответственности,
  отменить изучение физики в школах как наследия проклятого прошлого – его законы все равно будут работать.
  Этот факт никаким скаканием не изменить. Даже если завернуться в походе в государственный флаг, повесить на рюкзак
  ленточку-символ известного в медицине синдрома. Кариолису наплевать на это -  Силы Кариолиса будут работать всегда.
  Разве что тень Дарвина вздохнув поставит еще одну галочку в подтверждение своей незыблемой теории Эволюции.
  Поэтому! Те, кто не скачут и те, для которых превыше всего только законы природы, спираль в печке для походов в
  Северном Полушарии всегда закручивают против часовой стрелки, независимо от цвета государственного флага.
  О Кариолисе помните и при загибании лопастей жаровни. Горячий воздух поднимается вверх и проходит нагреваясь через
  лопасти жаровни вращаясь в Северном полушарии также против часовой стрелки. Для походов в Южном Полушарии спираль должна
  закручиваться по часовой стрелки.
  И так как использование сил Кариолиса - одна из отличительных особенностей этой конструкции, данную печку можно звать также
  Печкой Кариолиса.
Преимущества: 1.1 Увеличение подогрева воздуха за счет удлинения пути его прохождения от забора до впуска в камеру сгорания по спирали вокруг горячей внутренней стенки. 1.2 Увеличение скорости горения за счет наддува воздуха ветром через зазор в спиральном экране при соответствующем ориентировании печки относительно ветра. 1.3 Упрощение конструкции из-за отсутствия отверстий в спиральном экране, так как спиральная форма и уголковый профиль автоматически образует требуемый зазор для поступления воздуха. 1.4 Малый вес и обьем. Уголковый профиль и линии жесткости на внешней спиральной стенке позволяют выдержать форму стенки по вертикали и дадут возможность использовать тонкий листовой алюминий, что существенно снизит вес. В сложенном виде спиральный теплоэкран просто обматываеться вокруг печки практически не увеличивая обьема. 1.5 Упрощение установки ветроэкрана. Спиральный теплоэкран служит подставкой свободностоящего на нем ветроэкрана. Никакого закрепления, защелок и т.д. не требуется – силы Ньютона вполне достаточно. 1.6 Улучшение устойчивости печки за счет увеличения площади опоры спиральным экраном. 2. Форма отверстий во внутреннем корпусе для впуска нагретого воздуха в камеру сгорания под углом к радиусу ускоряет естественное спиральное завихрение потока, улучшает перемешивание горючей смеси и обеспечивает более длинное пламя в камере сгорания, а значит лучшее сгорание разных горючих фракций, увеличение мощности и уменьшение дымообразования. 3. Ассиметричное расположение впускных отверстий. Так как со стороны противоположной выходу отработанных газов воздух прошел по спирали больший путь вокруг камеры сгорания и имеет большую температуру, то площадь впускных отверстий в той области внутреннего корпуса и их количество больше. Это увеличивает температуру подаваемого воздуха в камеру сгорания. 4. Складной рупор. Применяется редко. В большинстве случае достаточно сориентировать внешний экран воздухозаборной щелью против ветра, а загрузочное отверстие по ветру. Рупор нужен только при растопке совсем сырых дров.


        Преимущества:
    4.1 Использование более сильного принудительного поддува воздуха за счет использования силы ветра  увеличивает
    мощность печки и позволяет использовать в качестве топлива более влажные дрова. Регулировка количества
    поступаемого воздуха осуществляется изменением направления рупора или размеров его входного отверстия.
    4.2 Простота конструкции. Малый вес. Нет движущихся частей, механизмов, электрики, внешних источников питания.
    4.3 В сложенном виде практически не занимает обьема.
        Недостатки:  Иногда ветра не бывает.




    Для расстопки влажных дров в
  безветренную погоду можно просто
  подуть в рупор ртом или простейшим
  самодельным насосиком из пластикового
  флакона и шариковой ручки в качестве
  штока.




      Если уж все-таки жутко хочется чтоб «на батарейках и с моторчиком», супер "электрическо-турбо-дровяную"
  и прочий "теплый ламповый ... пиролиз"




   поставьте рядом с печкой маленький
   самодельный или покупной вентилятор
   на батарейках АА и направьте его в
   воздухозаборное отверстие. Лучше
   центробежный во влагозащищенном
   пластмассовом корпусе.
   Получится классическая двухстенная
   турбовентиляторная печка,с такими
   же характеристиками как у фирменных.




     Даже лучше - вентилятор не прикреплен жестко к корпусу, не торчит из него, не зальется кипятком,
   не перегреется и не поплавится. Значит корпус может быть не из металла, а из пластмассы - намного легче.
   Силу поддува можно регулировать изменяя расстояние или направление вентилятора относительно воздухозаборного отверстия.
   Можно выключить его или совсем убрать прямо в процессе готовки.
   Возможно такое расположение прекратит бесконечный спор конструкторов печек о "Кама-Сутре".
   Какую позу вентилятора относительно печки считать за истинную ?
   До сих пор на форумах печкостроители спорили о позах "Сбоку" или "Снизу" ?
   Но мало кто обсуждал позу вентилятора "Отдельно" от печки.
   J. Falk уже пытался отделить вентилятор от своей минипечки  J. Falk's Wood Burning Trail Stove.
   Но все таки его печка осталась связана с вентилятором гибким воздушными шлангом.
   В данной конструкции печка и вентилятор полностью независимы друг от друга.



Изготовление мини печки «Улитка Соло» ( UlitkaSolo Wood Stove ).


          Корпус мини печки «Улитка»
        Консервные банки ( от ананасов ) :

     Ulitka Wood Stove SoloPicnic - DxH 85x112 mm
     Ulitka Wood Stove SoloTour   - DxH 100x118 mm

         Инструменты:
     - шило диаметром 4 и 5мм для воздухозаборных
       отверстий
     - ножик для прорезания топливозагрузочного
       и газовыпускных отверстий.




       Шаблон для пробивания отверстий.
     Заштрихованные отверстия используются
     Для установки подставок под колосник,
     спиртовку, сухой спирт.
      (кликните на фото справа, сохраните
       и распечатайте в нужном масштабе
       шаблон для изготовления печки)




         После пробивания отверстия, повернуть шило
       по направлению воображаемого спирального потока
       воздуха для придания отверстию необходимой
       формы забора и выпуска воздуха.




       U-образные подставки под котелок
    и под колосник - проволка D > 2,5mm
    (например спица велосипедная).

       Колосник-жаровня - жесть от крышки
    той же консервной банки что и корпус.
    Делаются радиальные надрезы и лопасти
    сгибаются пропеллером.
    В зазоры между лопастями ссыпается пепел.
    В центре задерживаются горящие угли.
    Лопасти участвуют в согревании поступающего
    снизу воздуха и в формировании вихревого
    потока.

      Инструменты:  плоскогубцы, ножницы.




      Спиральный теплоэкран

     Алюминий – банки от пива

     Ulitka Wood Stove Solo Picnic  - 2 банки

     Ulitka Wood Stove Solo Tour  -   3 банки

     Инструменты:
                ножик, ножницы.





    Ветроэкран

    Алюминий – 2 банки от пива.





    Инструменты:
          ножик, ножницы, степлер.




   Сетка-гриль.

   Металическа сетка.
   Держатели из проволки в виде скрепок.
  В сложенном виде держатели задвигаются на сетку.




Тесты и опыт эксплуатации
использованные при разработке минипечек «Улитка»


                Результаты теста закипания воды в кружках из нержавеющей стали с крышками



МинипечкаОбьем [мл] Температура воздуха +22С
сухие ветки дуба
Время Закипания [мин]
Температура воздуха +12С
сырые ветки дуба
Время Закипания [мин]
Улитка Соло Пикник 18034
28045
Улитка Соло Тур 38056
50067


            После закипания воды и прекращения активного горения, печка переходит в гриль-режим на 15-20 минут,
      в течении которых можно доваривать первое и второе, поджаривать тостики, печенье, греть бутерброды и т.д.
      Добавив топливо в течении этого времени и применив роздув, можно снова возобновить режим активного горения.




                                     Расход топлива для закипания



МинипечкаОбьем [мл] Вес топлива [гр]
сухие ветки дуба
Обьем в жменях
(обломки веток длиной с ладонь)
Улитка Соло Пикник 180601
280901,5
Улитка Соло Тур 3801202
5001502,5


          В непогоду расход топлива возрастает в соответствии с влажностью дров до 2х раз.
    КПД печки по результатам тестирования в сухую погоду: 21%. (При вычислении учитывалось количество тепла
    на нагревание воды от температуры окружающей среды до температуры кипения, расход тепла на выкипание 5% воды
    с теплотой паробразования 539ккал/кг при средней теплоте сгорания дубовых веток 2400ккал/кг).



             Мультитопливность, если ну совсем мокрые дрова или их нет, или дым нарушит маскировку:




     Минипечка Улитка Соло




    Количество
    топлива




  Обьем [мл]




     Время
   Закипания
     [мин]




          Спиртовка
    Open Jet Alcohol Stove






        спирт

        15гр

        20гр






      350

      500






       6

       8




          Сухой спирт






   сух.спирт

   1 таб.   9гр

   1,5 таб. 14гр






      280

      350






       9

      12




	Результаты тестирования показали, что печка "Улитка Соло"полностью соответcтвует предьявленным при разработке требованиям
(вес,обьем,мощность), работает на сухих и влажных дровах в широком диапазоне температур. После розжига и прогрева визуально наблюдается
устойчивое бездымное горение желто-оранжевым вихревым пламенем спиральной формы исходящим от верхних воздуховпускных отверстий, что
говорит о переходе в газогенераторный (пиролизный) режим. Временами горение идет голубым пламенем - наиболее полное и высокотемпературное
сгорание газов. Однако такой режим не стабилен и в виду трудности достижения высоких температур в малообьемных камерах сгорания
не являлся самоцелью при разработке .
Средний расход топлива (сухих дров) в печке "Улитка Соло" приблизительно равен 1:3 от массы нагреваемой воды.
КПД печки "Улитка Соло" по результатам теста - 21%.



Результаты тестирования печек Улитка Соло в форсированном режиме.


    При форсированном режиме используется кружка-котелок В КОТОРЫЙ помещается печка, то есть укладка "Печка в Котелок"
"Улитка Соло Пикник" помещается в нержавеющую кружку 0,5 л, "Улитка Соло Тур" - в кружку 1,0л. Причем помещается идеально, вместе с экранами и без дребезга.
С одной стороны это нарушает принятую ранее идеологию ( "Котелок В Печку" ). Как же быть ? Ведь «Учение Маркса всесильно потому, что оно верно».
Это утверждение так же как и законы Кариолиса (остался ли он в теперешней школьной программе ?) никому не отменить. Никаким голосованием или принятием закона
с уголовным наказанием. В тюрьму посадить можно, убить можно, а вот отменить нельзя. Ну не получится. Ну никак. Тут идиоты бессильны. Такие дела.
Однако существует и второй незыблемый постулат: «Марксизм - не догма, а руководству к действию». Им и воспользуемся.
Перевод с философского на человеческий:
Весна. Все на шашлыки. А захотелось велосипедом за город на природу, где тихо, где вместо банальных шашлыков с бесмысленными шумными,
ни на что не влияющими разговорами ни о чем - походная гречневая каша с дымком с жаренными на углях сосисками.
Так что? Брать ради этого вместо "Улитки Соло" - "Бидон Дуэт" ?
Неужели мощности легкоходных минипечек для таких походиков не достаточно?
Вполне достаточно, если использовать эти печки в форсированном режиме.




     Для форсированого режима необходима всего лишь
  другая подставка под котелок высотой около 1,5 - 2 см
 Ну и чехол из печки ткани теперь желателен.




      Намного лучше и легче, но немного
   сложнее вот такая подставка из проволки.
   При ее помощи можно обеспечить
   идеальный зазор для выхода отработанных
   газов между печкой и котелком в 2,5-3см.




         С такой подставкой печки «Улитка Соло Пикник М» достаточно для соло ПВД, а «Улитку Соло Тур М»
    можно брать в многодневные походы для двоих. Проверено автором !!! То есть это уже не соло, а «Улитка Дуэт Тур»



 	Походная кухня:
  печка «Улитка Соло Пикник М»
  с котелками-кружками 0,5л и 0,28л


      Походная кухня печка:
  «Улитка Соло Тур М»
   с котелками-кружками 1,0л 0,5л и 0,38л


      Походная кухня:
  печка «Улитка Соло Пикник М» в сборе.
  Укладка всего в кружку 0,5л


Походная кухня:
печка «Улитка Соло Тур М» в сборе.
Укладка всего в кружку 1,0л




               Результаты теста закипания воды в кружках из нержавеющей стали с крышками
          в форсированном режиме



МинипечкаОбьем котелка [л] Обьем воды [мл] Температура воздуха +16С
ветки акации
Время Закипания [мин]
Температура воздуха -14C
ветки березы
Время Закипания [мин]
Улитка Соло Пикник М 0,530067
0,5500811
Улитка Соло Тур М 1,050069
1,0700912
1,01000*1215

              * - Понятия не имею, зачем литр воды кипятить за один раз для двух человек.







                Сравнительная таблица мини-печек дровяных



Минипечка Полезный oбьем котелка [л] Кол-во человек [pers] Время закипания котелка [мин] Вес печки [гр] Обьем габарит [л] Обьем факт [л] Вес на чел. [гр/pers] Обьем факт. чел [л/per]
Bushbuddy 1,0 1 8-10 145 0.95 0.95 145 0.95
Самодельный Bushbuddy из «555» * 1,0 2 11 290 1.36 1.36 145 0.68
Novak_turbo** 1,0 2 5,5-6 385 1.36 1.36 193 0.68
Bond_turbo* 1,2 2 7 370 1.36 1.36 185 0.68
Ulitka Solo Picnic 0,28 1 4 107 0.62 0.21 107 0.21
Ulitka Solo Picnic M 0,28 1 7 120 0.62 0.21 120 0.21
Ulitka Solo Tour 0,5 1 7 160 0.97 0.26 160 0.26
Ulitka Solo Tour M 0,7 2 9 160 0.97 0.26 80 0.13
Bidon Duet 1,2 2 8 330 2,08 0,36 165 0.18
Bidon Trio 1,5 3 8 370 3,12 0,54 123 0.18

   *Тестирование 2013г Bond_turbo и  Novak_turbo  -   Antibiotic,
                       самодельный Bushbuddy из «555»  -  PATROL
                                                          http://travel.org.ua/forums/viewtopic.php?f=11&t=88404
      Данные по расходу топлива и кпд - отсутствуют.
   **Тест печки Новака 2015 года   -     https://youtu.be/ZVl9PspAdMQ?t=4m18s


___________________________________________________________________________________

Итого: Самая легкая и маленькая печь: для одного человека - "Улитка Соло Пикник" - ( вес 107 гр/чел, факт.обьем - 0,2 л/чел.), для двух - "Улитка Соло Тур М" - ( вес 80гр/чел , факт.обьем - 0,13 л/чел.), для трех - "Бидон Трио" - ( вес 123 гр/чел , факт.обьем - 0,18 л/чел.)



    Печки для походов 1-3 человек
в рабочем состоянии


     Печки для походов 1-3 человек
в походном состоянии


           ... а начиналось все с печки Турчановича для походов с количеством участников намного превышающих 1-3 человека,

печки, которая изменила мир.
Обьем котелка - 60 литров.
Время закипания - 70 минут.
Вид топлива - дрова.
Расход топлива - 35 кг.

Памятник изобретателю полевой кухни
Антону Фёдоровичу Турчановичу (1854—1943)
в г.Брацлаве.


ПРАВИЛА ЭКСПЛУАТАЦИИ.

01-101. Точно такие же как и для любых походных горелок на любом топливе (газе, бензине, керосине) – ПОЖАРОБЕЗОПАСНОСТЬ !!! Для одиночных походов эти правила выполнять еще более тщательно. Затушить мгновенно вспыхнувший огонь от случайной искры, от ветра, перевернувшейся горелки и т.д. в одиночку практически невзможно. Убежать вряд ли сможете - в сухом лесу в жаркую погоду сухой мох, сосновые иголки, сухая трава горят со скоростью пороха. Поэтому – тщательно подготовить место для установки печки - на расстоянии с большим запасом убрать всякую сухую растительность, иголки, траву, мох и т.д. Под рукой бутылку с водой – и в случае чего - тушить сразу водой, а не топтать ногами в кроссовках. В горящих и плавящихся на ногах кроссовках вы будете бегать быстро, но от огня все равно не убежите. Если при установке горелки к вам пришла мысль: «И так сойдет!» - очень может быть это самая предпоследняя мысль в вашей жизни. Последняя мысль будет стандартная из 3х слов: "Ну все, ##### !!!" Оно вам нужно ? Если все таки удастся убежать от огня - бегите сразу в милицию. Лучше тюрьма, чем попасть в руки местных. Вряд ли жители ближайшего населенного пункта проявят гуманизм к виновнику пожара их леса и жилья. 102. Сориентируйте печь воздухозаборной щелью в спиральном экране к ветру, щелью в ветроэкране и закладочным отверстием по ветру. 103. Загрузите печку сухими обломками веток диаметром с карандаш, не толще пальца, длиной меньше диаметра внутреннего корпуса, выбирая более сухие из возможных. Необходимое количество топлива - одна жменя сухих обломков веток на каждую чашку чая (или обьем воды 0,2-0,3л) + одна жменя на печку. Первоначальная загрузка печки топливом - сверху. Незагружайте печь выше верхних воздухоподающих отверстий. 104. В отличие от турбо и разборных печек, розжиг печки "Улитка Соло" сверху, а не снизу. В сухую погоду растопка – пучок тонких веточек и одна спичка. Важное уточнение: "Улитка" - печь дровяная. Для тех, кто все-таки желает использовать шишки, желуди, сухую траву - лучше купить печку Бонда или Новака. Для остальных напоминаем, что если вы нашли шишку – то посмотрев вверх вы, скорее всего, увидите сосну или ель, а если нашли желудь, то дуб. И на этих деревьях или под ними скорее всего есть маленькие сухие веточки. Двух жмень обломков сухих веточек хватает, что бы вскипятить в "Улитка Соло Пикник" 740 мл суммарного обьема воды, обеспечив время активного горения около 15 минут и около 30 минут гриль-режима, в течении которого весь хлеб поджарится в тостики, приготовятся сосиски, а печенье превратится в пирожные. И зачем тогда шишки? Печка "Улитка" не только не "Шишечница", но и даже и не "Печка-Шепочница". Щепки - это то, что летит когда лес рубят. Топором. "Легкоход с топором" - самый короткий анекдот. Согласно классификации, Печка Улитка - "Обломо-веточница" или упрощенно - "Печка-Обломочница", что полностью согласовывается с философией легкоходного туризма. 105. Одной закладки дров для закипания не достаточно. После розжига и установки котелка по мере сгорания подкладывайте остальные обломки веток через топливозакладочное отверстие в момент максимального процесса горения в печи последовательно, по одному, после загорания предыдущего. Такой метод очень ускорит закипание. 106. Если дрова не очень сухие, нет достаточного опыта или очень важна экономия времени – 5 гр. жидкой растопки для мангалов или тех. спирта для спиртовки наливаем на дрова, поджигаем и тут же ставим котелок. Он сразу начнет греться. Далее начнут гореть дрова и печка сама выйдет на рабочий режим. В походе имеет смысл применять именно такой тип розжига в любую погоду. С жидкой растопкой время готовки будет такое же как на газовой горелке и быстрее, чем на мультитопливной из-за отсутствия времени разогрева горелки примуса. В двухнедельном походе с 3х разовым горячим питанием 200 граммовая пластиковая бутылочка с жидкостью для розжига даст экономию времени в 3,5 часа. Почти половина ходового дня !!! 107. Если дрова сырые – лучше использовать в качестве растопки сухой спирт в количестве пропорциональном влажности. 108. Если дрова совсем не горючие или их нет и вы не Дерсун Узала – сразу используйте в качестве топлива спиртовку или сухой спирт и у вас в любую погоду будет горячий чай, спокойные нервы, хорошеее настроение и только положительные эмоции. 109. Не спешите переворачивать печку и высыпать из нее угли. Пока пьете чай, поставьте котелок из под первого-второго на еще горячую печку, налейте немного воды. Теплой водой кружка-котелок отмоется легко и быстро. К этому времени печка остынет и все угли прогорят. И тем не менее: пепел в ямку, на него воду после споласкивания котелков-кружек, присыпать землей, замаскировать. Природа должна остаться такой же красивой, как и до вас.



    PS. Для тех кто не в курсе (остальные это и так знают). Когда вернетесь из похода – кружку-котелок снаружи не мойте.
    Закипятите в ней чай дома на кухне (пачкаться кружка не будет).
    Закройте глаза, вдохните запах и сделайте глоток.
    И «машинка перемещения сработает» - вы снова окажетесь там, откуда вернулись.
    - Ку.




       Игорь Иващенко © 2015

       ye145@mail.ru



Обновлено 08.09.2017

4008
